Panduan Ultimate untuk Tembaga PCB Pouring: Menyelesaikan Gangguan Isyarat, Ketidakseimbangan Termal & Warpage (dengan Formula Kejuruteraan)

2025 08/08

Mengapa menuangkan tembaga adalah penting untuk jurutera elektronik?

Menurut laporan industri IPC 2023, 72% kegagalan PCB secara langsung berkaitan dengan reka bentuk tuangkan tembaga. Pada frekuensi melebihi 5GHz, tembaga tradisional menuangkan kehilangan isyarat sebanyak 40% (Sumber: IEEE Trans EMC). Analisis UGPCB terhadap 217 kes membuktikan strategi menuangkan tembaga saintifik meningkatkan hasil produk sebanyak 35%.

Empat faedah teras untuk reka bentuk PCB berprestasi tinggi

1. Kawalan Impedans Pintar - Pengurangan Rintangan Pintar

Untuk pancang bunyi Δi dalam litar digital, impedans menuangkan tembaga grid dikira oleh:
Z = (ρ × L)/(T × W) + jωL
(ρ: Resistivity tembaga 1.72 × 10⁻⁸Ω · m, l: panjang jejak, t: ketebalan tembaga, w: lebar jejak)

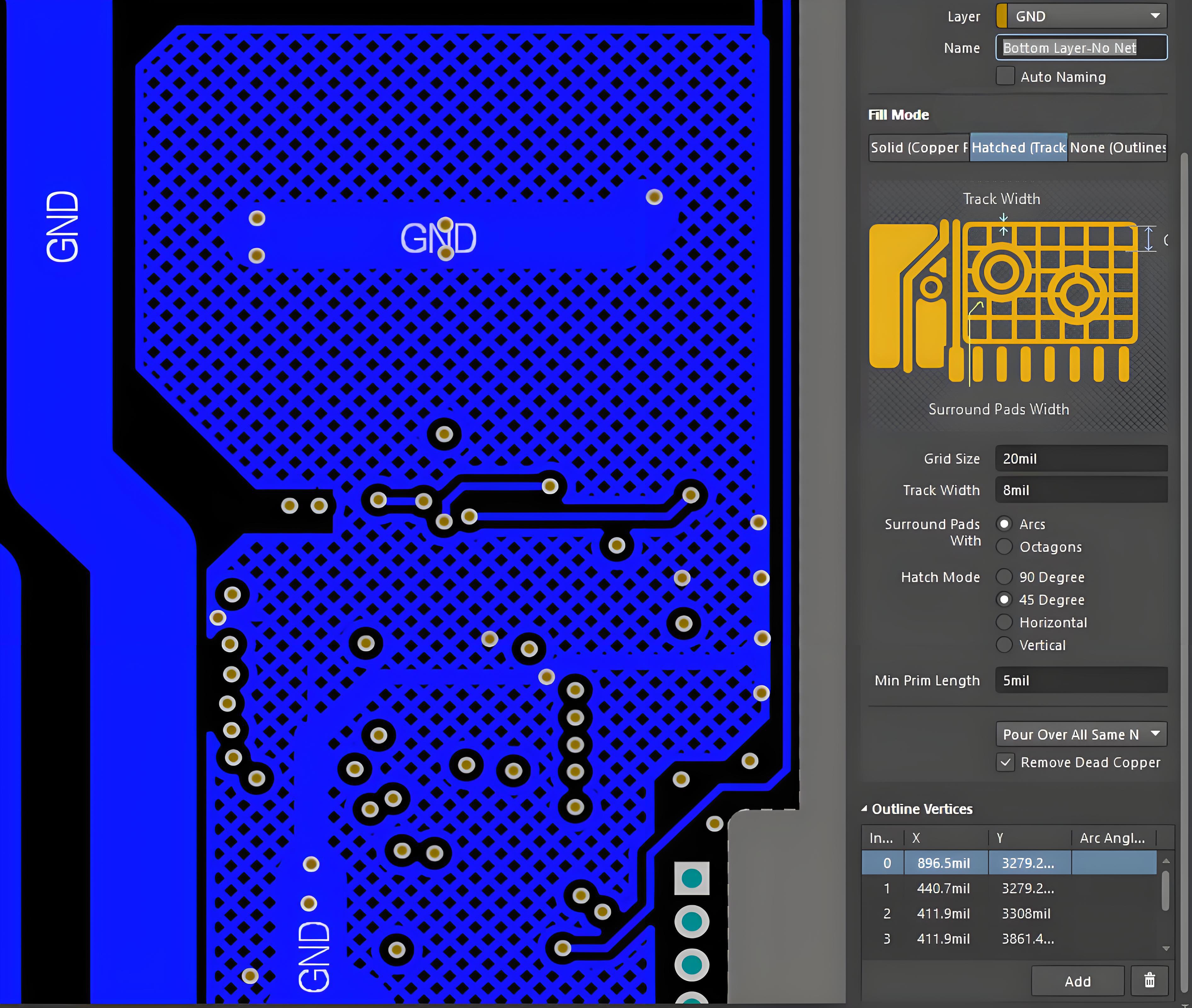

Optimized grid copper pour for impedance control

Ujian menunjukkan: Pelarasan ketebalan tembaga 0.5-3oz pintar mengurangkan impedans tanah sebanyak 18% vs pengiraan manual (sesuai untuk penghalaan DDR4/DDR5).

2. Pengurusan terma dinamik - Pengoptimuman termodinamik

Pengagihan tembaga yang dinilai di sekitar peranti kuasa menggunakan:
Q = k × A × (ΔT/d)
*(k: kekonduksian tembaga 401w/mk, a: kawasan tembaga, Δt: perbezaan temp, d: ketebalan dielektrik)*

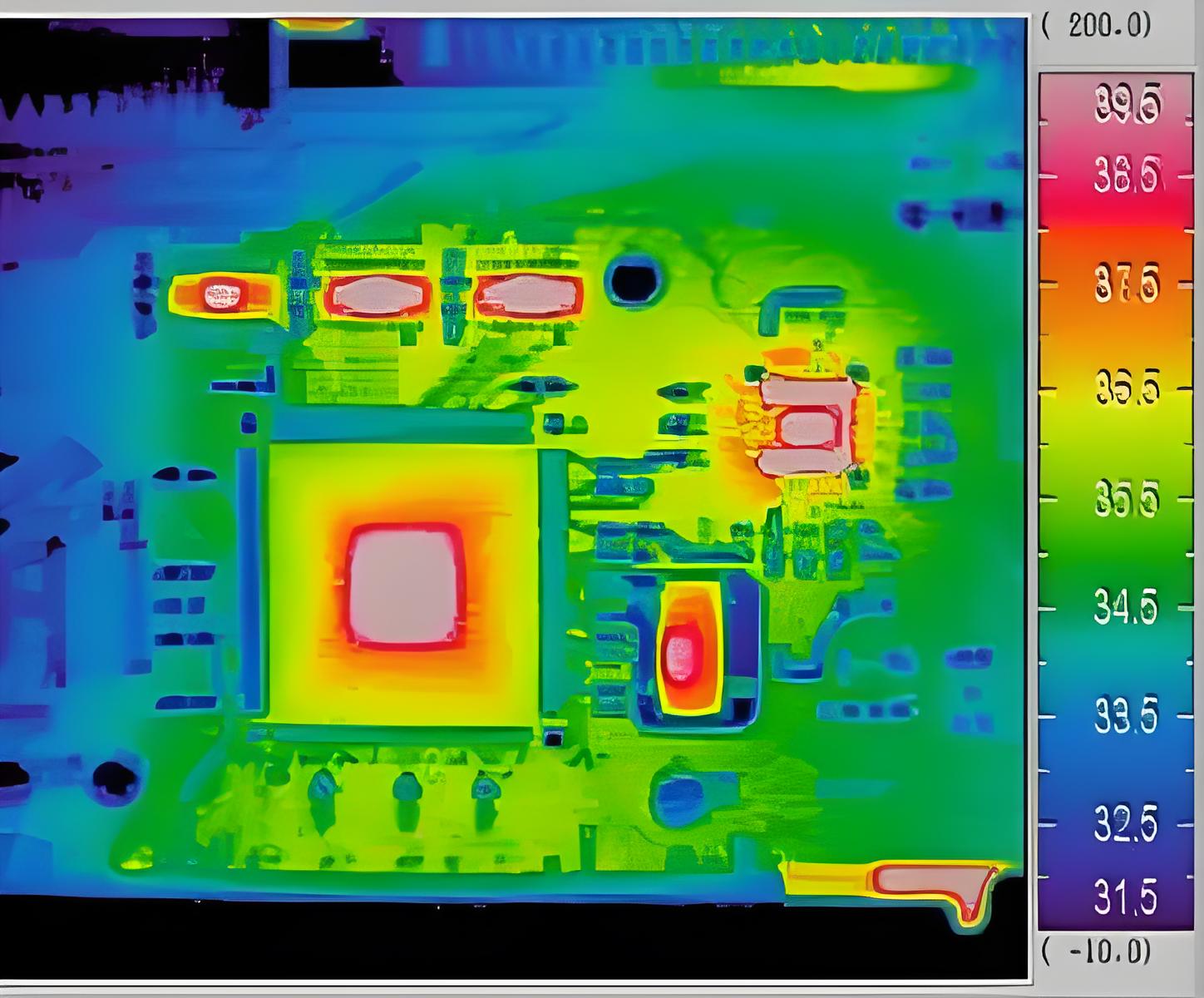

Thermal gradient design around MOSFET with graded copper pour

Kajian Kes: Dalam sistem BMS 48V, kawasan tembaga yang diperluaskan mengurangkan suhu permukaan sebanyak 25 ° C.

3. Struktur yang seimbang tekanan - Kawalan Warpage

Formula Warpage PCB Multilayer:
ε = α × ΔT + β × (ρ₁ - ρ₂)
(α: CTE, β: faktor ketumpatan tembaga)
Pengimbangan ketumpatan tembaga automatik (Δρ <5%) dengan blok tembaga pengisi mencapai ≤0.08mm Warpage dalam papan 8-lapisan (melebihi piawaian IPC-6012).

4. Pengoptimuman frekuensi tinggi - aplikasi 5g/6g

Simulasi HFSS mendedahkan: dengan pelepasan 3λ/4 (λ = panjang gelombang isyarat) dan cincin perisai 0.5mm di sekitar antena:
Insertion Loss = 20log₁₀|S₂₁| < -4.7dB
Penyelesaian ini mengurangkan kehilangan isyarat sebanyak 31% di stesen asas 28GHz.

Perangkap Kritikal & Penyelesaian dalam Tembaga Tembaga PCB

> Peraturan reka bentuk RF 5GHz

*[Penghalaan frekuensi tinggi] _Alt: Jahitan jejak tanah untuk isyarat 28GHz mmwave*
Ujian UGPCB Mengesahkan: Jarak jejak tanah (GAP = 1.5 × lebar jejak) meningkatkan integriti isyarat sebanyak 12% vs pepejal pepejal.

Teknik kawasan pemasangan mikro

Untuk komponen 0402 dengan pad silang:
D_pad = D_comp + 0.2mm
Pelaksanaan mengurangkan lompang solder QFN hingga 0.3% (purata industri: 2.1%).

Strategi persekitaran yang menghakis

Selective ENIG coating for corrosion resistance

Penyaduran emas setempat melepasi ujian semburan garam 96hr (ASTM B117-21), mengekalkan rintangan hubungan <5mΩ.

Pokok Keputusan Kejuruteraan: Panduan Strategi Tuangkan Tembaga Anda

 ↓ Tidak
Ketumpatan kuasa> 0.5W/mm²? → Ya → Memohon reka bentuk terma tembaga yang dinilai
          ↓ Tidak
Kiraan lapisan ≥ 8? → Ya → Aktifkan algoritma mengimbangi tembaga
          ↓ Tidak
Melaksanakan tuangkan grid standard

Dapatkan penyelesaian tembaga PCB tersuai anda

UGPCB menawarkan ulasan reka bentuk percuma menggunakan 300+ kajian kes PCBA yang terbukti:
✅ Laporan penilaian risiko tembaga 24 jam
✅ Petikan Online Segera (UG Mall)
